1、抗碱底漆，2、真石漆主材，3、自洁性罩面漆
很多人认为，我只要真石漆的效果，
沐鸣2注册做真石漆主材就完事了。很容易忽略底、面漆的重要性。在夏天，好多人为了节约成本。连真石漆的面漆也省掉，结果真石漆没事。相反用同样的配方，在冬天施工，情况就不一样了，一旦遇上雨水再加上气温过低时，就出现真石漆表面“发白”的问题了。
贵州真石漆发白的原因

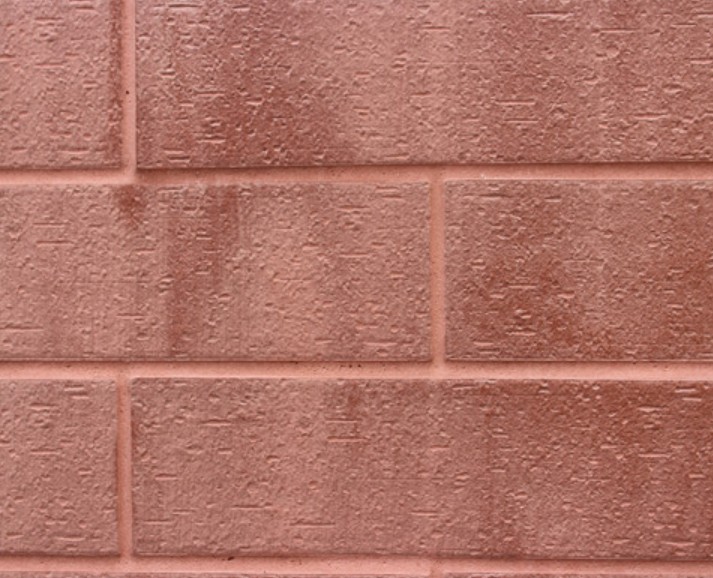

真石漆在夏天气温高的时候，发白现象是少见的，一般都会发生在冬季，并且在下雨的时候，当连续几天下雨后，刚施工完的真石漆的表面就会一块一块的发白现象。当气温在10℃以下，湿度85以上时，真石漆表面就会发白或是好像掉色发花，像是被一层白冰霜模糊遮盖住一样。
解析真石漆发白的原因
施工环境温度与乳液玻璃化成膜温度因素
乳液的成膜温度，即乳液玻璃化温度（除弹性乳液外），温度都在26℃以上，当气温高于或等于玻璃化温度时乳液才能得到完全固化，只有乳液固化了才能发挥乳液的防水性能。但当气温低于乳液的温度时，乳液的成膜时间增加，但当温度低于10℃时乳液相对被“保鲜”了，乳液不能全固化，只能表干。当气温低到5℃时以下时，桶里的真石漆也有可能被冻坏。也就是说当气温低于一个值时，真石漆是不能施工的，这样就不难解释真石漆在冬天的发白投诉多了。
原材料的选择因素
A.乳液的选择
苯丙乳液，众所周知，长时间泡水，苯丙乳液是会白的，夏天可能浸泡时间会长一些。纯丙或硅丙，比苯丙好。但当气温过低而施工又未干透时遇到寒冬加雨水夹攻，再好的配方真石漆也同样面临发白危险。在4℃以下的寒冷温度下，选用较好的硅丙乳液做同样实验，结果真石漆还是发白。所以环境、天气是真石漆发白的重要因素。
B.助剂的选择
1、纤维素是亲水型增稠剂，配多了施工跟保存都好很多，但真石漆的防水性会减弱，造成表面发白。
2、碱增稠的添加对真石漆有好的开罐效果，但用多了真石漆的防水度相应减少，碱增稠在真石漆表干燥后会团聚于真石漆表面跟乳液成膜，由于碱增稠的亲水性强，这样会严重降低乳液的防水度，容易令真石漆表面发白。
3、成膜助剂及防冻剂的添加，让乳液在寒冬的冬天好过冬。增加乳液的稳定性与防冻性，降低乳液的玻璃化温度，增加干燥时间，但很明显，防水度降低，也增加石漆发白的几率。
真石漆发白的解决办法
1、气温环境因素，当气温低于10℃，尽可能不施工，如需要施工，切勿选择在施工前后5天内有下雨的天气，待石漆干透后喷涂水性面漆。
2、真石漆的配方关键选对乳液，助剂添加适当，尽量寻找非亲水型助剂，亲水型助剂要适当稳妥在实验室多做数据，寻找乳液助剂添加的临界点。
3、不要偷工减料：抗碱底漆要涂，并且保持基底完全密封，如果漏涂被雨水浸泡返碱造成返白，真石漆就切底失败，造成不可逆转局面。
4、真石漆中涂不能少喷，由于真石漆中的天然砂目数较粗，无遮盖力，所以喷涂时要全盖不透底，约4-5kg/m2为准（中粗型），防水面漆不能少喷，选择水性面漆，环保还有透出水分。
如何解决已产生的发白的真石漆
1、检查是否由于少涂或漏涂抗碱底涂造成真石漆底部泛碱发白。如果属于泛碱发白原因，该工程只有重做，否则，只能返工。
2、如果是由于乳液未干透造成发白的。当气温回升时，发白会自动恢复；如需要快速恢复原来的颜色，可尝试使用油性面漆辊或喷涂一遍。
贵州真石漆施工注意事项
1、选用腻子时，选择黑色腻子粉，碱性较低，保养后容易中和碱性。
2、腻子干燥后打磨平整，沐鸣2注册水保养，中和腻子的碱性，如果腻子碱性太强，抗碱底漆也难抵抗，所以水保养中和碱性是关健。
3、不能偷工减料，底面漆要做足。
4、不能在气温过低、湿度过高的环境下施工。
