在涂料建筑施工或装修中，经常会用到腻子。由于南北地域的差异，材料来源不同及城乡之间的生活水平差异，在不同的地方使用不同的装修材料。
在北方农村，目前还在使用刮大白，刮大白的主要原材料也就是双飞粉，也叫“ 大白粉”，它主要成分是重质碳酸钙，重质碳酸钙又简称为“重钙”，通常用于将墙面、顶棚填补遮盖找平、刮平刷白。

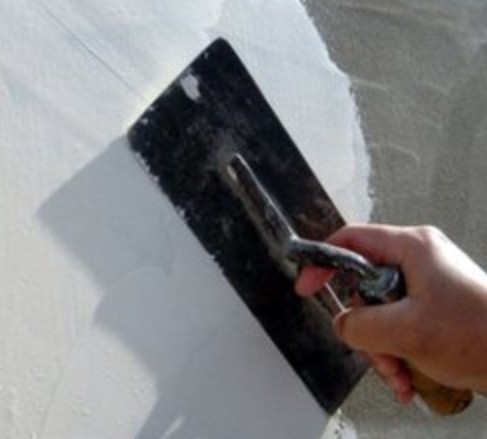

在城市家庭装修中，普遍使用腻子来作墙面衬底和找平。腻子的主要成分是是由石膏粉、滑石粉、白水泥、粘结剂组合在一起搭配使用的，石膏粉是可以加速干燥期，白水泥起的是粘结作用，滑石粉使墙面基层光滑、细腻。在建筑装修中腻子按照形态分为膏状腻子、干粉腻子和双组份腻子。
腻子（填泥）是平整墙体表面的一种装饰型材料，是一种厚浆状涂料，是涂料粉刷前必不可少的一种产品。涂施于底漆上或直接涂施于物体上，用以清除被涂物表面上高低不平的缺陷。采用少量漆基、助剂、大量填料及适量的着色颜料配制而成，所用颜料主要是铁红、炭黑、铬黄等。填料主要是重碳酸钙、滑石粉等。可填补局部有凹陷的工作表面，也可在全部表面刮除，通常是在底漆层干透后，施涂于底漆层表面。要求附着性好、烘烤过程中不产生裂纹。一般腻子分为耐水腻子、821腻子、掺胶腻子等。
按照JG/T3049-1998《建筑室内用腻子》标准分类，内墙腻子分为Y型和N型，Y型即一般型，N型耐水型，具有一定耐水性的腻子。
Y型腻子
Y型腻子俗称普通腻子、821腻子等，目前市场上的此类腻子基本是采用预糊化淀粉、羧甲基纤维素混和双飞粉、滑石粉等原材料生产的一种价低、质次的建筑装修材料，因其使用的胶结材料本身具有可降解性质，涂层易粉化，遇潮湿很快霉变和降解，容易造成涂层粉化、开裂、空鼓、脱落。目前我国广大地区生产的内墙腻子仍普遍采用聚乙烯醇107胶、羧甲基纤维素混和双飞粉、滑石粉等粉体材料。虽然比进口胶粉以及乳液混和粉体材料成本要低，但还是存在工艺复杂，成本较高。特别是含有甲醛等大量的有害物质，可导致人的神经系统受损，严重时可致中毒和致癌，特别是对婴幼儿以及年老体弱者危害更大。
提示
甲醛为较高毒性的物质，在我国有毒化学品优先控制名单上甲醛高居第二位。甲醛已经被世界卫生组织确定为致癌和致畸形物质，研究表明：甲醛具有强烈的致癌和促癌作用。大量文献记载，甲醛对人体健康的影响主要表现在嗅觉异常、刺激、过敏、肺功能异常、肝功能异常和免疫功能异常等方面。
N型腻子
耐水腻子通常是以灰钙粉、滑石粉等为主要原料，加入羟丙基甲基纤维素醚（HPMC）、聚乙烯醇粉末、可再分散乳胶粉等原料组成。灰钙粉是一种外观成白色的粉末状物质，主要是由CaO，Ca(OH)2组成，CaO与水后生成Ca(OH)2，Ca(OH)2与空气中的CO2反应生成坚硬的CaCO3，从而使涂层具有良好的耐水性，耐水腻子洁白细腻，手感好；有仿瓷效果（需要增加压光工序）；具有良好的耐水性，在水中浸泡7天不空鼓、脱落。
在中原地区称之为仿瓷涂料，实际上也是属于耐水腻子，经过压光抛光工序，腻子表面形成相当光滑的效果。
不耐水腻子：一吨碳酸钙 十公斤羧甲基纤维素钠（CMC）八公斤预糊化淀粉 放在搅拌机搅拌10-15分钟即可，此配方现已经很少使用。
内墙耐水腻子：重钙（或滑石粉）70%~80%，灰钙（石灰粉）20%~30%，再加纤适量纤维素。
外墙耐水腻子：石粉+灰钙+水泥 +纤维素+胶粉（EVA、PVA）。
腻子的掉粉、小颗粒症结及解决方法
外墙腻子的强度一部分是靠水泥自身的强度，水泥是水硬性材料，要靠适量的水养护才能达到强度，因为腻子本身涂层比较薄，如果腻子本身水分养护不够的话有可能造成腻子缺水造成粉化脱粉，可以适当增加纤维素醚的用量，或者调整一下聚乙烯醇粉末的用量。贵州内外墙乳胶漆
薄层腻子的强度一部分来自有机粘结料，
沐鸣2注册一般添加3-5公斤的聚乙烯醇粉末就应该不会掉粉了。
腻子成品脱粉、手感粗糙
有时生产出的腻子成品会出现脱粉和手感粗糙现象，那主要是普遍存在的填料不纯的问题，要检查填料中的灰钙和水泥质量，在北京、河北、山西、山东、河南、沈阳市场经抽查灰钙中含大白粉超过60-70％，水泥含大白粉超过60％以上，或者施工中没有掌握好压光时间，控制腻子八成干是压光最佳时间，这就容易造成脱粉现象。出现手感不光滑，主要是重钙、灰钙没有达到400目以上细度所造成的。 那如何用简便的方法来检查灰钙和水泥的质量呢，方法很简单，将灰钙、水泥分别用清水调成糊状物，刮到墙体上，干后用手擦，如有硬度不脱粉就是正宗的质量合格的，否则就是假冒伪劣产品。贵州内外墙乳胶漆
仿瓷腻子抛光出现小颗粒
仿瓷腻子在抛光压光后出现小颗粒现象，这与聚乙烯醇粉末的质量有很大关系。聚乙烯醇粉末的细度以及聚乙烯醇原料质量都会影响仿瓷腻子的质量。
按照国际上对粉体的细度描述是以过筛率为标准的，如日本和台湾生产的聚乙烯醇粉末产品，我们通常称之为S级，其产品标准是95%通过 80目的筛子。如果在大规模生产过程中所有产品达到180目以上几乎是不可能的，粉末越细，静电越厉害，那是无法通过振动筛的，也就根本无法进行工业化生产。
粉末粒径不能大于180微米，沐鸣2注册过粗的聚乙烯醇粉末不容易迅速溶解于水；聚合度过高的聚乙烯醇粉末也影响其在水中的溶解性，一般我们建议使用聚合度在1700以下的聚乙烯醇粉末；从我们接触的腻子生产厂家来看，采用电石法生产的聚乙烯醇粉末在配置腻子粉的时候，容易出现产品使用过程中有小颗粒现象，建议换用乙烯法（或石油天然气法）生产的聚乙烯醇粉末来配置生产腻子粉。
